光柵和磁柵到底怎么選，今天就聊聊這個話題，說說我的個人理解。

說白了，光柵尺和磁柵尺都是當"尺子"用的，相當于人的眼睛。你電機帶著模組跑，跑到哪了、跑了多遠，得有個東西告訴控制系統，這就是它們干的活兒，叫作位置反饋，沒有這個反饋，電機就是個"瞎子"，只管轉，不知道自己在哪。加了這個，就變成閉環了，走多少、停在哪，心里有數。

首先來說下光柵尺，光柵尺的原理不復雜，就是靠光來讀位置。尺子上有很細的刻線，專業術語叫作光柵線，讀數頭一束光過去，通過莫爾條紋算出位移。

它好處就是精度高，分辨率也能做得很高，微米級甚至更高都行。所以我們做大理石平臺的時候，客戶要高精度定位，基本都上光柵尺。大理石本身平面度就好，配上光柵，整體精度很有保障。

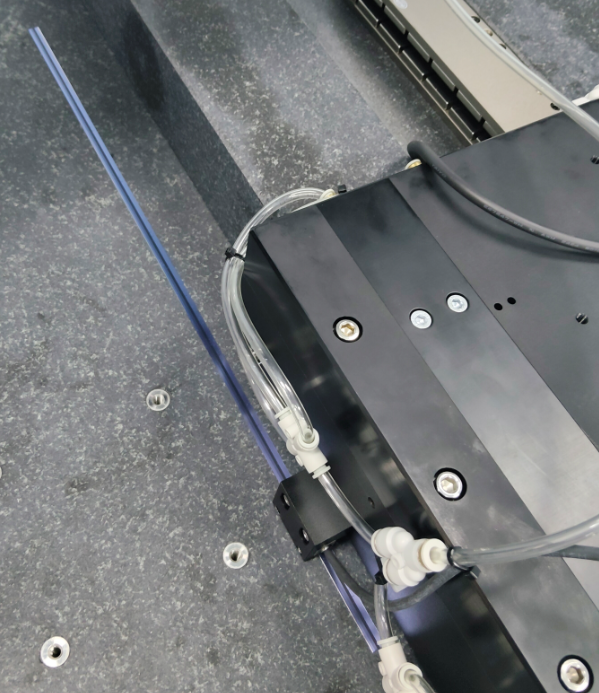

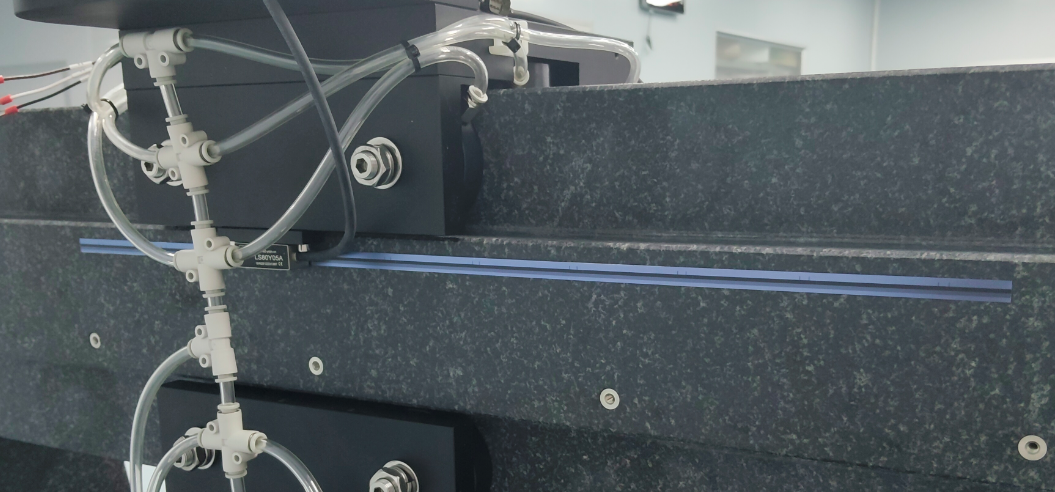

但缺點也明顯。 怕臟?；覊m、油霧、水汽，沾上去讀數就飄了。所以你去看那些精度要求高的設備，光柵尺要么是封閉式的，要么環境得控制得很好，無塵車間之類的。且我們的大理石直線電機設備的光柵尺是在風琴罩里面的，完全是受保護的。

磁柵尺就不一樣了，靠磁場來讀位置。尺子上是磁性的刻錄信號，也就是N/S交替排列，提供磁頭感應磁場變化來算位移。

磁柵在精度上確實比光柵差一檔，但對于很多應用場景夠用了。而且它最大的優點就是扛造。油污、灰塵、水，基本不太影響。所以你要是設備用在環境不太好的地方，磁柵是比較省心的選擇。

所以說，沒有哪個更好這一說，關鍵看你的應用場景。

要精度、環境可控用光柵尺，配合大理石平臺效果很好環境差、要求耐用且精度不高就選磁柵尺，當然預算也有影響，光柵整體成本會高一些，我們給客戶做方案的時候，一般會先問清楚他用在哪、精度要求多少、現場環境怎么樣。不是說誰貴就一定好，合適最重要。
