高精密被動氣浮大理石運動平臺：結合VC隔振標準反向推導廠房地面振動限值

來源：本站   時間：2026-06-21  瀏覽數：38

       高精密直線電機大理石平臺采用被動氣浮平臺進行隔振操作時，通常其固有頻率在1-2Hz之間（平臺重量大于等于300kg），重量越大的情況下，其固有頻率會進一步降低。在此基礎上我們對隔振等級等級進行深入探究。?

首先根據固有頻率在1-2HZ數據，

?得出外部頻率>1.4-2.4HZ時，該平臺具有一定的隔振效果。?

VC微隔振等級?

VC系列（VC-A/VC-B/VC-C/VC-D/VC-E）是光學、半導體行業通用的地面振動分級標準。?

這是根據振動速度的有效值（單位um/s）對振動進行描述?

等級 最大允許振動速度（RMS） 核心適用場景、配套設備說明。?

其中：?

VC-A 50 μm/s    低倍率光學顯微鏡、普通電子天平、簡易投影校準儀器；普通質檢實驗室、小型自動化檢測臺、精度要求≥8μm的位移平臺；?

VC-B 25 μm/s   中高精度光學檢測、3μm制程半導體檢測設備、普通步進位移平臺；中倍率顯微鏡、小型激光打標定位臺；基礎氣浮光學平臺即可達標，市面常規鋼制氣浮臺主流適配此環境。?

VC-C 12.5 μm/s   行業主流高精度標準：絕大多數半導體光刻/檢測設備、光學干涉儀、1μm制程設備；?

VC-D 6.25 μm/s   亞微米級半導體工藝、掃描電鏡SEM、透射電鏡TEM、原子力顯微鏡AFM；納米級激光干涉測量、超精密五軸定位平臺；必須重載加厚大理石基座+超低固有頻率重載氣浮，廠房需獨立防振地基。?

VC-E 3.12 μm/s   極限納米科研設備、長光路超高精度激光干涉系統、芯片納米量測設備； 實驗室無地下室獨立厚混凝土防振地基；對整套氣浮系統、大理石噸位、廠房周邊交通管控要求極嚴苛，量產工廠極少達到。?

根據簡諧振動核心公式

?

得出，假設在10HZ頻率，其振動幅度不超過0.563um，才能滿足VC-B的微振動等級要求。?

再假設該設備在10HZ的隔振效率是90%，那么地面在對應10HZ的這個特定頻段，其原本地面振動幅度不能超過5.6um才能達到VC-B的需求。?

但是現實環境和工況下，不可能存在單一頻段的振動，都是多頻段疊加態，所以統計低頻振動幅度時是一個較為困難的過程。?

所以想要實現高隔振等級的平臺，不單只是設備本身的隔振等級要高，還需要對現場本身的振動環境有著極其苛刻的要求，如果現場本身振動環境惡劣，有些工廠的地面振動幅度甚至達到幾十微米，是不可能通過被動氣浮隔振達到較好的隔振效果的。?

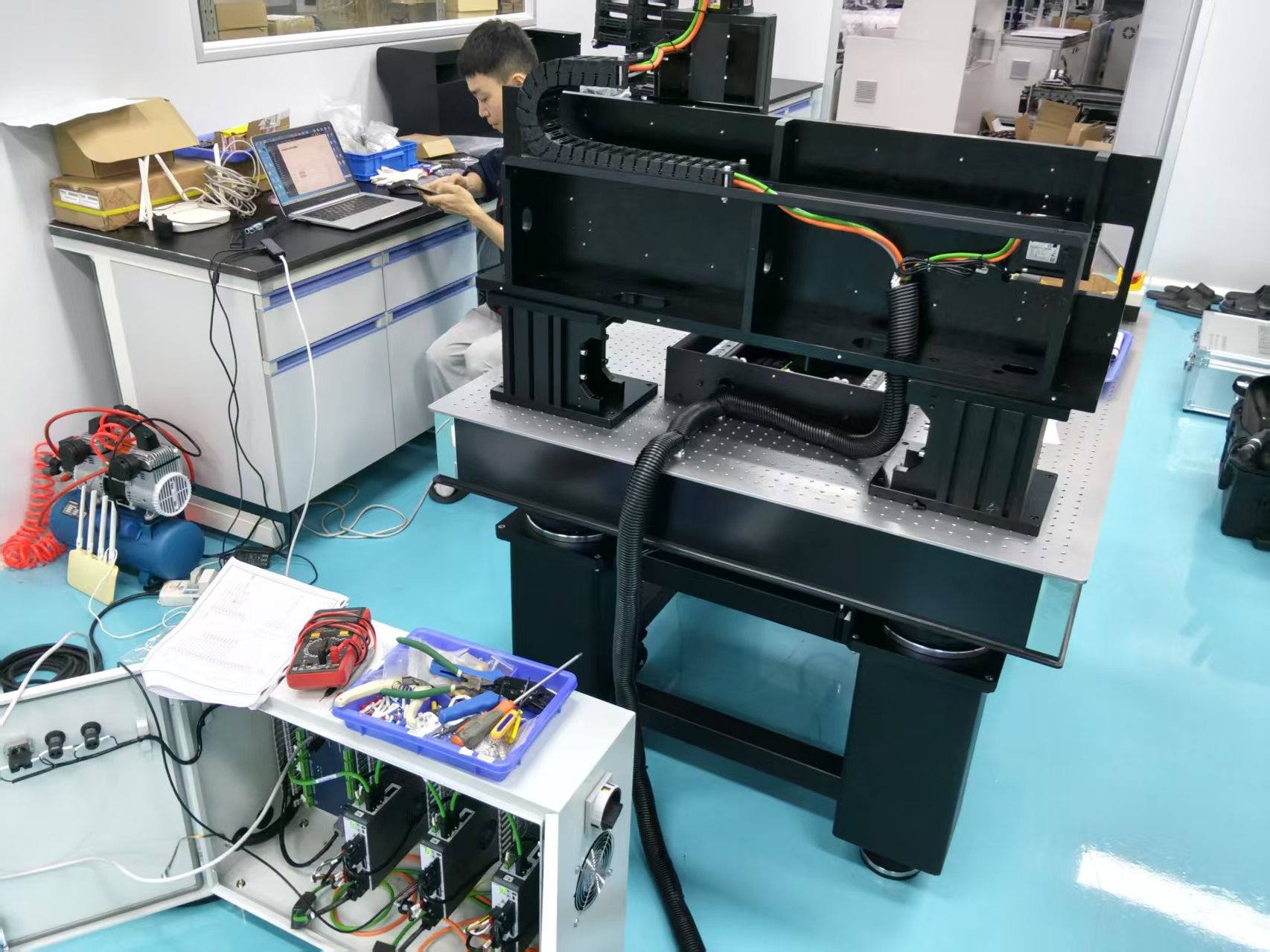

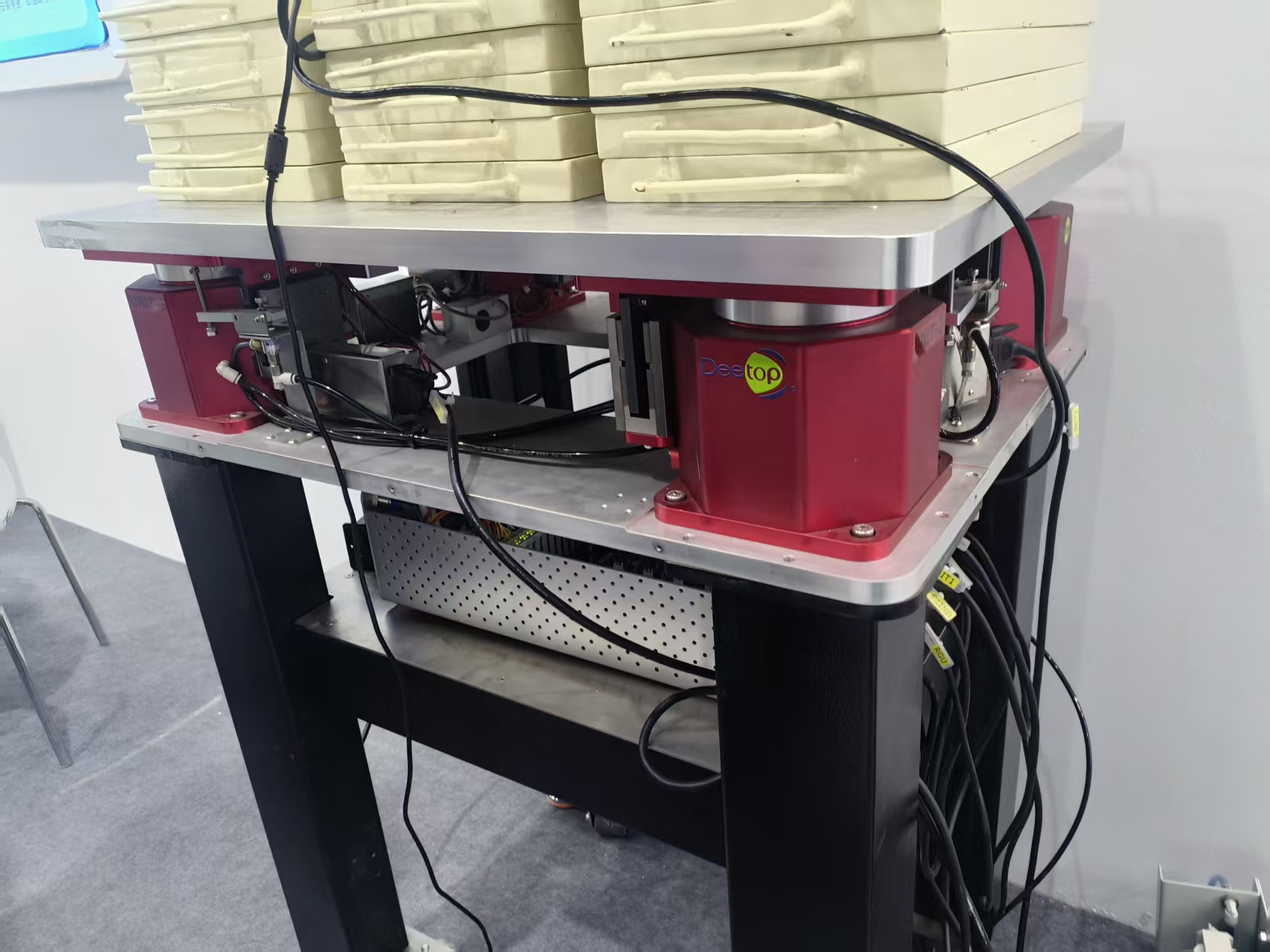

我司重載大理石運動平臺，最大可定制10噸重型基座，搭配單擺式四點被動氣浮支撐結構，系統固有頻率最低可至0.7Hz，臨界隔振門檻下探至1Hz左右，被動氣浮隔振效率最高可達98%，適配多數珠三角光學、半導體廠房復雜低頻振動環境。
